取样冷却器
1．产品特性
取样冷却器适用于温度较高的液体和气体等介质取样，具有结构紧凑、传递效率高、清洗方便、使用寿命长等优点，广泛用于石油、化工、轻工、电力等小型加热、换热。冷却器也可作为油泵的自封冷却器。
2．产品型号
●单一相取样冷却器(SCY-1A型)
技术特性表 |
|
设计压力 |
设计温度 |
操作介质 |
管程 |
3.92MPa |
350℃ |
|
壳程 |
常 压 |
60℃ |
水 |
规格型号
（施工图图号） |
操作介质 |
盘管材质 |
设备开口DN |
1 |
2 |
3 |
4 |
5 |
SCY-1A-1(S5-10-1) |
油品 |
20 |
15 |
15 |
20 |
25 |
G1/2 |
SCY-1A-2(S5-10-2) |
含硫油品 |
1Cr18Ni9Ti |
15 |
15 |
20 |
25 |
G1/2 |
SCY-1A-3(S5-10-3) |
油气 |
20 |
15 |
8（外 |
20 |
25 |
G1/2 |
SCY-1A-4(S5-10-4) |
含硫油气、氢气 |
1Cr18Ni9Ti |
15 |
8(外 |
20 |
25 |
G1/2 |
注：SCY-1 A-3、4型开口⑵上带φ缩口

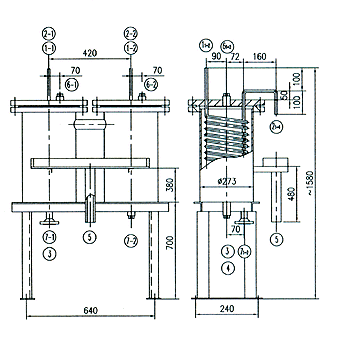

●双联取样冷却器（SCX-IB型）
技术特性表 |
|
设计压力 |
设计温度 |
操作介质 |
管程 |
0.58MPa |
172℃ |
汽、水 |
壳程 |
0.58MPa |
60℃ |
水 |
管口表
管口编号 |
名称或用途 |
数量 |
公称直径DNmm |
公称压力PNMPa |
备注 |
11-2 |
水蒸汽入口 |
2 |
10 |
|
|
21-2 |
水蒸汽出口 |
2 |
10 |
|
|
3 |
冷却水入口 |
1 |
40 |
2.0 |
GB9115.12-88 |
4 |
冷若冰霜却水出口 |
1 |
40 |
2.0 |
GB9115.12-88 |
5 |
排水口 |
1 |
50 |
|
|
61-2 |
上排空口 |
2 |
G1/2 |
|
带管塞 |
71-2 |
下排空口 |
2 |
G1/2 |
|
带管塞 |

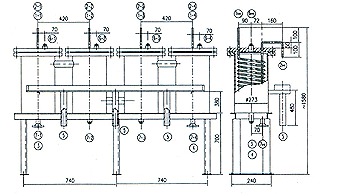

●四联取样冷却器
技术特性表 |
|
设计压力 |
设计温度 |
操作介质 |
管程 |
4.62MPa |
275℃ |
汽、水 |
壳程 |
0.58MPa |
60℃ |
水 |
管口表
管口编号 |
名称或用途 |
数量 |
公称直径DNmm |
公称压力PNMPa |
备注 |
11-4 |
水蒸汽入口 |
4 |
10 |
|
|
21-4 |
水蒸汽出口 |
4 |
10 |
|
|
3 |
冷却水入口 |
1 |
50 |
2.0 |
GB9115.12-88 |
4 |
冷却水出口 |
1 |
50 |
2.0 |
GB9115.12-88 |
5 |
排水口 |
2 |
50 |
|
|
61-4 |
上排空口 |
4 |
G1/2 |
|
带管塞 |
71-4 |
下排空口 |
4 |
G1/2 |
|
带管塞 |
|
|
|
| | |
|
