焊制法兰连接（SBY I、SBY II型）见图7、8，表5（DN15-400、PN≤5.0MPa）
SBY I、SBY II型 　　　　　　　　　　　　　　　　　　　　表5

型号 DN L H H1 N SBY I 15 260 180 270 R1/4 SBY II 20 270 190 280 25 270 230 280 R1/4 32 270 230 330 40 270 245 330 R3/8 50 290 280 350 65 320 315 400 80 350 360 450 100 425 390 520 125 480 460 560 150 540 540 660 R3/4 200 700 660 770 250 800 750 945 300 950 845 1080 M20×1.5 350 1050 920 1210 400 1250 1320

带夹套焊制法兰连接式（SBYF型）见图9、表6（DN20-200、PN≤5.0MPa） SBYF型 　　　　　　　　　　　　　　　　　　　　　　　　　　　表6 DN L H H1 进出口a,b 蒸汽压力 N 20 370 235 324 G1/2 ≤0.6MPa R1/4 25 370 235 326 32 390 275 372 40 390 285 387 G3/4 R3/8 50 420 295 415 65 450 330 469 80 500 370 538 100 575 415 596 125 650 450 636 150 700 525 766 DN25 R3/4 200 890 610 903

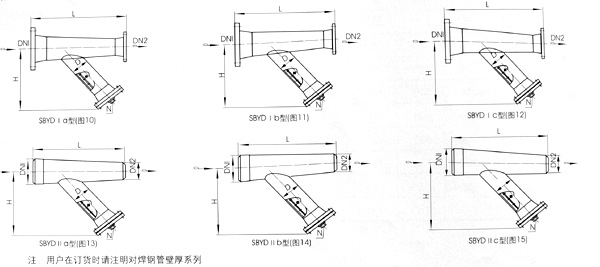

焊制异径法兰连接式（SBYD I a，SBYD I b,SBYD I C型）见图10、图11、图12、表7（PN≤10.0MPa） SBYD I a,b,c 、SBYD II a,b,c型 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　表7

DN1×DN2 H D SBYD I a,b,c型L SBYD II a,b,c型L PN≤2.0 PN≤5.0 PN≤10.0 50×40 230 40 320 332 337 190 65×40 240 50 320 332 337 190 65×50 240 50 320 332 338 190 80×40 240 50 320 335 340 190 80×50 280 65 340 355 360 200 80×65 280 65 340 355 360 200 100×50 280 65 400 415 440 260 100×65 310 80 425 440 460 280 100×80 310 80 425 445 460 280 125×65 340 80 415 455 470 255 125×80 350 100 465 485 505 300 125×100 350 100 470 490 520 300 150×80 350 100 490 510 535 330 150×100 350 100 500 520 555 335 150×125 400 125 545 565 600 360 DN1×DN2 H D SBYD I a,b,c型L SBYD II a,b,c型L PN≤2.0 PN≤5.0 PN≤10.0 200×100 400 125 570 590 630 390 200×125 400 150 580 600 640 390 200×150 450 150 615 635 675 425 250×125 450 150 645 670 725 455 250×150 450 200 645 670 725 455 250×200 530 200 730 755 810 525 300×150 530 200 780 800 850 575 300×200 530 200 800 825 870 585 300×250 670 250 870 900 960 655 350×200 670 250 860 890 950 655 350×250 670 250 860 890 950 655 350×300 750 300 960 990 1040 720 400×250 750 300 1080 1110 1190 850 400×300 750 350 1100 1140 1190 860 400×350 850 350 1180 1220 1270 925

焊制异径法兰连接式（SBYD II a，SBYD II b,SBYD II C型）见图13、图14、图15、表7（PN≤10.0MPa）

焊制三通法兰连接式（SBY III型）见图16、表8（DN80-400、PN≤5.0MPa） 　　　　　　　　　　　　　　　　　　　　　　　　　　　表8 DN L L1 L2 N 80 330 165 150 R3/8 100 360 180 160 150 440 220 200 R3/4 200 540 270 230 250 600 300 270 M20×1.5 300 680 340 300 350 750 375 340 400 850 425 380

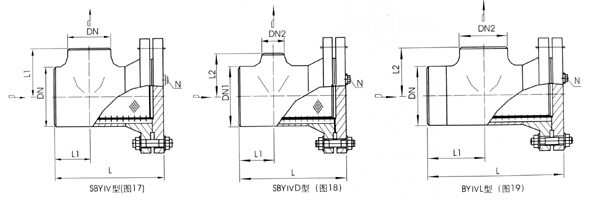

SBY IV型 SBY IVD型 L1 SBY IV型 　　SBY IVD型 N PN1.6 PN2.5 PN4.0 PN2.0 PN5.0 PN10.0 DN DN1×DN2 L2 L 50 50×40 60 64 198 198 198 214 222 226 R3/8 65 65×50 70 76 222 226 226 245 254 260 80 80×50 76 86 244 261 263 268 282 289 80×65 83 100 100×65 95 105 284 304 314 312 330 352 100×80 98 150 150×100 130 143 367 382 394 402 423 453 R3/4 150×125 137 200 200×100 156 178 444 469 487 489 510 546 200×150 168 250 250×150 194 216 530 550 579 566 599 649 M20×1.5 250×200 208 300 300×200 229 254 614 632 670 656 691 732 300×250 241 350 350×250 257 279 672 695 730 722 757 759 350×300 270 400 400×200 273 305 730 764 808 776 815 866 400×250 283 400×300 295 400×350 305

注：用户在订货时请注明三通壁厚系列，并注明正折流或反折流型式，图示流向为正折流，反折流流向与正折流相反，外形尺寸两者相同，仅丝网安装有别，正折流丝网装在滤筒内面，反折流丝网在装滤筒外面。

三通加长型对焊连接式（SBY IVL型）见图19、表10（DN50-400，PN≤10.0MPa） SBY IVL型　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（表10）

DN L2 L1 PN1.6 PN2.5 PN4.0 PN2.0 PN5.0 PN10.0 N L 50 64 112 246 246 246 262 270 274 R3/8 65 76 154 300 300 300 325 332 338 80 86 176 334 351 353 358 372 379 100 105 215 394 414 424 422 440 462 150 143 263 487 512 514 522 543 573 R3/4 200 178 358 624 649 447 669 690 726 250 216 466 780 800 829 816 849 899 M20×1.5 300 254 554 914 932 970 956 991 1032 350 279 650 1043 1066 1101 1093 1128 1166 400 305 720 1145 1179 1223 1191 1230 1281

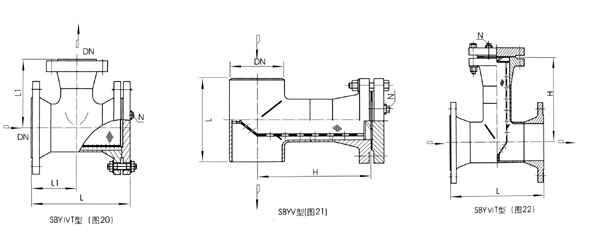

注： 1、用户在订货时请注明三通壁厚系列，并注明正折流或反折流，图示流向为正折流。 　 　2、反折流流向与正折流相反，外型尺寸两者相同，仅丝网安装有别，正折流向丝网装在滤筒内面，反折流丝网装滤筒外面。 三通法兰连接式（SBY IVT型）见图20、表11（DN50-400，PN≤10.0MPa） SBY IV T型　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（表11）

DN PN1.6 PN2.5 PN4.0 PN2.0 PN5.0 PN10.0 N L L1 L L1 L L1 L L1 L L1 L L1 50 246 112 246 112 246 112 280 126 292 134 294 132 R3/8 65 270 124 280 128 280 128 316 144 331 152 336 152 80 294 136 312 144 312 144 346 158 360 165 362 164 100 338 157 364 170 364 170 398 183 416 191 428 195 150 422 198 466 218 466 218 514 238 521 241 562 258 R3/4 200 506 240 546 258 568 266 620 288 612 289 670 308 250 600 286 642 304 682 321 730 341 716 333 808 373 M20×1.5 300 694 332 728 346 782 369 842 394 821 384 918 424 350 754 361 798 379 856 404 918 429 898 422 1014 468 400 814 390 872 415 930 440 995 465 860 451 1106 510

直通对焊（SBY V型），直通法兰（SBY VT型）连接式见图21、22、表12（DN50-400，PN≤10.0MPa） SBY V、SBY VT型　　　　　　　　　　　　　　　　　　　　　　　　　　表（12）

DN SBY V型 L SBY V T型 H N L PN1.6 PN2.5 PN4.0 PN2.0 PN5.0 PN10.0 50 128 224 224 224 256 268 264 175 R1/2 65 152 248 256 256 292 304 304 195 80 172 272 288 288 312 330 328 210 100 210 314 340 340 262 382 390 230 150 286 396 436 436 464 482 426 335 R3/4 200 356 480 516 532 560 578 626 400 250 432 572 608 642 636 666 746 450 M20×1.5 300 508 664 692 738 736 768 848 535 350 558 722 758 808 812 844 936 580 400 610 780 830 880 864 902 1020 640

直流T型（SBY IV型）、直流T型加长（SBY IV L型）对焊连接式见图23、24、表13（DN50-400，PN≤10.0MPa） SBY VI、SBY VIL型　　　　　　　　　　　　　　　　　　　　　　　　　　表（13）

DN L SBY VI型 L1 SBY VIL型 N PN1.6 PN2.5 PN4.0 PN2.0 PN5.0 PN10.0 L1 50 128 134 134 134 149 158 162 235 R3/8 65 152 146 152 152 170 179 184 265 80 172 158 168 168 182 196 198 300 100 210 181 194 194 267 225 233 355 150 286 224 248 248 260 280 304 455 R3/4 200 356 266 288 302 311 333 362 510 250 432 314 338 361 351 383 435 590 M20×1.5 300 508 362 382 413 400 437 494 375 350 558 393 419 452 441 476 546 740 400 610 424 457 490 469 509 596 795
